تعمیرات برق و سانروف جک اس ۵

سیر تا پیاز تعمیرات برق و سانروف جک اس ۵؛ بررسی تخصصی علت کار نکردن سانروف، مشکلات سیم‌کشی، جعبه فیوز و راهکارهای رفع قطعی برق جک S5 در تعمیرگاه تخصصی خودروهای چینی.

شاید برای شما هم پیش آمده باشد که در یک روز بارانی، درست زمانی که می‌خواهید از هوای تازه لذت ببرید، سانروف خودروی شاسی‌بلندتان گیر کند و دیگر بسته نشود! سیستم‌های الکترونیکی و آپشن‌های رفاهی خودروهای مدرن، در کنار تمام جذابیتی که دارند، گاهی اوقات می‌توانند به موی دماغ رانندگان تبدیل شوند. جک اس ۵ (JAC S5) به عنوان یکی از محبوب‌ترین شاسی‌بلندهای چینی بازار ایران، آپشن‌های برقی متعددی را در اختیار مالکان قرار می‌دهد. اما نگهداری و رفع عیوب این سیستم‌ها نیازمند دانش فنی بالا و آشنایی کامل با نقشه‌کشی برق این خودرو است.

جالب است بدانید که این مقاله جامع و کاربردی، به صورت اختصاصی در واحد تولید محتوای تخصصی سایت تعمیرگاه خودروهای چینی (chinesecarrepairshop.ir) نگارش شده است تا شما را از سردرگمی در میان سیم‌کشی‌های پیچیده این خودرو نجات دهد. اگر سیستم برقی خودروی شما بازی درمی‌آورد یا سانروف آن از کار افتاده است، دست به آچار نشوید و ابتدا این راهنمای تخصصی را تا انتها مطالعه کنید.

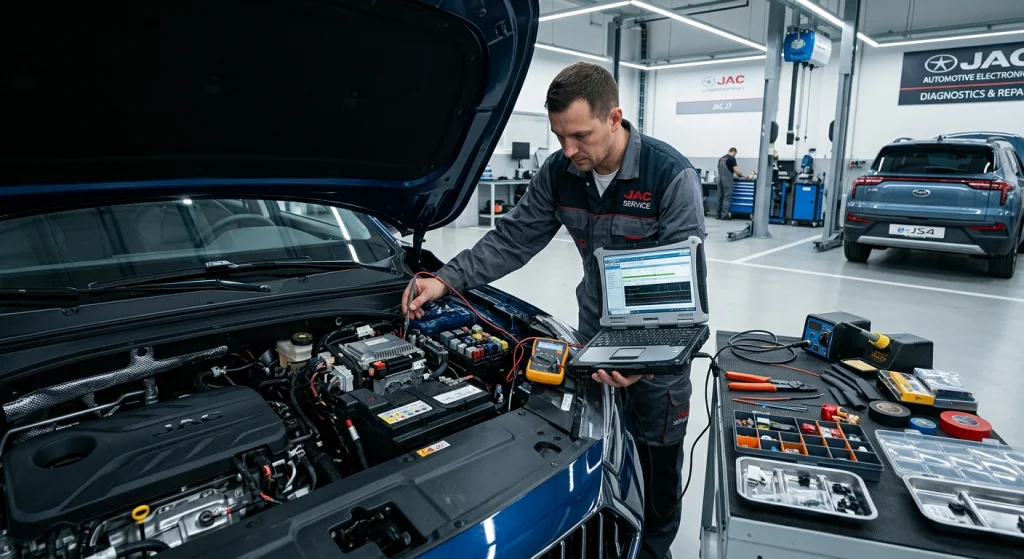

تعمیرات برق و سانروف جک اس ۵

بررسی و تعمیرات برق و سانروف جک اس ۵ یکی از چالش‌برانگیزترین خدماتی است که در بخش برق‌کاری خودروهای چینی انجام می‌شود. سیستم برق این خودرو به دلیل بهره‌مندی از شبکه مالتی‌پلکس و کامپیوترهای مرکزی متعدد (مانند BCM)، حساسیت بسیار بالایی دارد.

تعمیر تخصصی جک اس ۵ در تهران

یک نوسان ولتاژ کوچک یا نصب غیراستاندارد لوازم جانبی مثل دزدگیر یا سیستم صوتی، می‌تواند کل سیستم روشنایی، سانروف و حتی قفل مرکزی خودرو را مختل کند. سانروف جک S5 نیز از یک مکانیزم الکترومکانیکی شامل ریل‌ها، موتور برقی، اتصالات و سنسورهای تشخیص مانع تشکیل شده است. بروز کوچک‌ترین ایراد در مدار برقی یا بخش مکانیکی، عملکرد این آپشن محبوب را متوقف خواهد کرد. متخصصان ما با سال‌ها تجربه در زمینه خودروهای چینی، تمام این عیوب را با دستگاه‌های پیشرفته عیب‌یابی برطرف می‌کنند.

چرا سیستم برق جک S5 دچار اختلال می‌شود؟

آیا تا به حال به این فکر کرده‌اید که چرا ناگهان برق پشت آمپر خودرو قطع می‌شود یا تجهیزات برقی به درستی کار نمی‌کنند؟ پاسخ این سوال معمولاً در سه عامل اصلی خلاصه می‌شود: نوسانات ولتاژ، اتصالات سست و نفوذ رطوبت. سیستم الکتریکی خودروهای چینی به شدت به آمپراژ و ولتاژ پایدار نیاز دارد. افت ولتاژ باتری یا خرابی دینام می‌تواند کدهای خطای متعددی را در حافظه کامپیوتر خودرو (ECU) ثبت کند که در نهایت به از کار افتادن موقت برخی تجهیزات رفاهی می‌انجامد. برای درک بهتر سیستم برق این خودرو، پیشنهاد می‌شود اصول پایه‌ای سیستم‌های الکتریکی خودرو را در منابع معتبری مانند ویکی‌پدیا مطالعه کنید.

مشکلات رایج جعبه فیوز و اتصالات کابین

جعبه فیوز جک اس ۵ قلب تپنده توزیع جریان الکتریکی در اتاق خودرو است. بسیاری از مالکان هنگام مواجهه با از کار افتادن سانروف یا بالابر شیشه‌ها، تصور می‌کنند موتور این قطعات سوخته است؛ در حالی که در بیشتر مواقع، قضیه با تعویض یک فیوز چند هزار تومانی فیصله پیدا می‌کند! شل شدن سوکت‌های پشت جعبه فیوز یا استفاده از فیوزهای بی‌کیفیت و غیراستاندارد، از عوامل اصلی قطع و وصل شدن جریان برق در کابین جک اس ۵ محسوب می‌شوند.

تاثیر نوسانات ولتاژ بر یونیت برقی خودرو

یونیت مالتی‌پلکس یا همان BCM در جک S5، وظیفه مدیریت چراغ‌ها، سانروف، شیشه‌بالابرها و سیستم‌های حفاظتی را بر عهده دارد. زمانی که ولتاژ خروجی دینام از حد مجاز فراتر رود یا باطری خودرو ضعیف شود، این یونیت هوشمند برای محافظت از مدارها، برخی مصرف‌کننده‌ها را قطع می‌کند. به همین دلیل است که بررسی ولتاژ کاری سیستم در فرآیند تعمیرات برق و سانروف جک اس ۵ اولین قدم اساسی به شمار می‌رود.

کالبدشکافی سانروف جک اس ۵ و علل از کار افتادن آن

چرا سانروف جک اس ۵ در هنگام باز شدن صدا می‌دهد یا به طور کامل قفل می‌شود؟ این ایراد معمولاً ناشی از دو بخش مجزا است: یا موتور برقی فرمان نمی‌گیرد، یا ریل‌ها و قطعات مکانیکی دچار شکستگی و جرم‌گرفتگی شده‌اند. مکانیزم سانروف این خودرو دارای یک سیستم ضد مانع (Anti-Pinch) است. اگر گرد و غبار یا آشغال در مسیر ریل‌ها قرار گیرد، سیستم به اشتباه تصور می‌کند دست یا مانعی بین شیشه قرار دارد و بلافاصله حرکت سانروف را متوقف کرده یا آن را به عقب برمی‌گرداند.

خرابی موتور سانروف و کلیدهای کنترلی سقف

کلیدهای سانروف جک S5 که در بخش بالایی کنسول سقف قرار دارند، به مرور زمان و بر اثر استفاده مداوم یا نفوذ رطوبت دچار جرم‌گرفتگی و قطعی مدار می‌شوند. اگر با فشردن کلید هیچ صدایی از سقف شنیده نشد، تعمیرکار ابتدا با مولتی‌متر جریان خروجی کلید را تست می‌کند. در صورتی که کلید سالم باشد، احتمال سوختن بالشتک‌ها یا زغال‌های موتور سانروف وجود دارد که باید باز و به صورت تخصصی تعمیر یا تعویض شود.

انسداد مجاری تخلیه آب و نفوذ رطوبت به سقف

یکی از شایع‌ترین مشکلاتی که مالکان جک با آن دست‌وپنجه نرم می‌کنند، نم زدن سقف یا ستون‌ها پس از کارواش و بارندگی است. سانروف دارای چهار مجرای تخلیه آب در چهار گوشه خود است که آب باران را از طریق شیلنگ‌های داخلی به زیر خودرو هدایت می‌کنند. اگر این مجاری توسط گرد و خاک یا برگ درختان مسدود شوند، آب به داخل کابین نفوذ کرده و دقیقاً روی سیم‌کشی‌ها، سوکت موتور سانروف و سقف کاذب می‌ریزد که نتیجه‌ای جز اتصالی و سولفاته شدن مدارها نخواهد داشت.

جدول عیب‌یابی سریع سیستم برق و آپشن‌های جک S5

برای اینکه بتوانید در مواقع اضطراری ایراد خودروی خود را حدس بزنید، متخصصان ما در تعمیرگاه chinesecarrepairshop.ir جدول راهنمای زیر را برای شما آماده کرده‌اند:

نشانه و علامت ایراد	علت احتمالی برقی/مکانیکی	راهکار رفع مشکل در تعمیرگاه
سانروف اصلاً حرکت نمی‌کند و صدایی ندارد	سوختن فیوز اختصاصی یا خرابی کلید سقف	تعویض فیوز / تست و تعویض کلید کنترلی
سانروف چند سانتی‌متر باز شده و سپس متوقف می‌شود	کثیفی شدید ریل‌ها یا فعال شدن سیستم ضد مانع	شستشو و گریس‌کاری ریل‌ها / کالیبراسیون
صدای تق‌تق شدید از سقف هنگام حرکت سانروف	کچل شدن یا شکستن دنده‌های گیربکس موتور سانروف	تعویض چرخ‌دنده موتور یا کل مجموعه موتور
قطع شدن ناگهانی برق مانیتور و شیشه‌بالابرها	خرابی یا نوسان شدید در یونیت BCM خودرو	عیب‌یابی با دستگاه دیاگ و ترمیم مدار BCM

مراحل عیب‌یابی تخصصی سیم‌کشی و اسکوپ برقی خودرو

سیم‌کشی خودروهای چینی به دلیل طول مسیر و عبور از نقاط داغ موتور و شاسی، نیاز به بررسی‌های دوره‌ای دارد. در فرآیند تعمیرات برق و سانروف جک اس ۵، استفاده از نقشه‌های سیمی دقیقِ کمپانی جک الزامی است. تعمیرکاران تجربی و سنتی که با ساختار مالتی‌پلکس آشنا نیستند، معمولاً با کشیدن سیم‌های اضافی و مستقیم از باطری، آسیب‌های جبران‌ناپذیری به سیم‌کشی اصلی خودرو وارد می‌کنند. طول کابل‌ها و ضخامت سیم‌ها در این خودرو کاملاً مهندسی‌شده است و هرگونه تغییر در مقاومت مدار، کامپیوتر خودرو را به اشتباه می‌اندازد.

چگونه سانروف جک اس ۵ را کالیبره یا ریست کنیم؟

آیا پس از تعویض باطری، سانروف خودروی شما حالت اتوماتیک خود را از دست داده است؟ بله، این یک امر طبیعی است! پس از قطع شدن برق باطری، کامپیوتر سانروف موقعیت ابتدا و انتهای ریل را فراموش می‌کند. برای حل این مشکل نیازی به باز کردن قطعات نیست و با یک ترفند ساده کالیبراسیون، سانروف دوباره مثل روز اول کار خواهد کرد.

• سوئیچ خودرو را کاملاً باز کنید (ماشین را روشن نکنید).
• کلید سانروف را در حالت بسته شدن نگه دارید و حتی پس از بسته شدن کامل، دست خود را به مدت ۱۰ الی ۱۵ ثانیه از روی کلید برندارید.
• سپس کلید را رها کرده و بلافاصله حالت باز شدن کامل را بفشارید و نگه دارید.
• با انجام این کار، سیستم طول ریل را مجدداً اسکن کرده و حافظه آن بازنشانی می‌شود.

جدول مشخصات الکتریکال و ابعادی قطعات سانروف جک S5

بررسی پارامترهای فنی قطعات به تعمیرکار کمک می‌کند تا از سلامت قطعه تعویضی اطمینان حاصل کند. در جدول زیر مشخصات الکترومکانیکی این سیستم آورده شده است:

پارامتر فنی سیستم	مقدار استاندارد قطعه	ملاحظات تخصصی تعمیرات
ولتاژ کاری موتور سانروف	۱۲ ولت DC (مستقیم)	در زمان روشن بودن موتور تا ۱۴ ولت افزایش می‌یابد
جریان مصرفی استاندارد (آمپراژ)	۵ تا ۸ آمپر	جریان کشیدن بیش از حد نشانه گیرپاژ ریل است
طول مجرای تخلیه آب جلو	حدود ۱.۲ متر	مسیر عبور از داخل ستون A به گلگیر جلو
نوع اتصال به شاسی خودرو	پیچ‌های آلن نمره ۵ ضد زنگ	باید گشتاور مشخصی برای جلوگیری از لرزش داشته باشد

اهمیت مراجعه به تعمیرگاه تخصصی خودروهای چینی

شاید بپرسید چرا نباید برای رفع ایرادات برقی جک به هر باتری‌سازی مراجعه کرد؟ خودروهای چینی ساختار سیم‌کشی و عیب‌یابی منحصربه‌فردی دارند. به عنوان مثال، در فرآیند تعمیرات برق و سانروف جک اس ۵، تشخیص اینکه ایراد از کلید است یا یونیت آسایش خودرو، تنها با دستگاه‌های دیاگ پیشرفته و تخصص بالا امکان‌پذیر است. دست‌کاری ناشیانه سیستم برقی این خودرو می‌تواند باعث فعال شدن کیسه‌های هوا (ایربگ) یا قفل شدن ابدی ایسیو شود! پس کار را به کاردان بسپارید.

سوالات متداول کاربران در مورد برق و سانروف جک S5

چرا سانروف جک اس ۵ هنگام بسته شدن دوباره باز می‌شود؟

این مشکل به دلیل فعال شدن سیستم آنتی‌پینچ (ضد مانع) رخ می‌دهد. معمولاً وجود جرم، خاک یا خشکی ریل‌ها باعث ایجاد اصطکاک بالا شده و کامپیوتر تصور می‌کند مانعی وجود دارد. با شستشو و گریس‌کاری ریل‌ها مشکل برطرف می‌شود.

آیا شستشوی موتور (موتورشویی) به سیستم برق جک S5 آسیب می‌زند؟

بله، به شدت! شستشوی موتور با آب فشار قوی باعث نفوذ رطوبت به جعبه فیوز اصلی داخل موتور، سوکت‌های ایسیو و سنسورها شده و هزینه‌های سنگین تعمیرات برقی را روی دست شما می‌گذارد.

فیوز سانروف جک اس ۵ کجا قرار دارد؟

این فیوز در جعبه فیوز داخل کابین (زیر فرمان، سمت چپ) قرار گرفته است. روی درب جعبه فیوز، به دنبال کلماتی مانند “SUNROOF” یا فیوز ۱۵ آمپر مربوط به آن بگردید.

علت صدای تق‌تق سقف جک S5 در هنگام حرکت در دست‌اندازها چیست؟

این صدا معمولاً به دلیل شل شدن پیچ‌های اتصال ریل سانروف به شاسی سقف یا خشک شدن لاستیک‌های دور شیشه سانروف است که نیاز به آچارکشی و صداگیری تخصصی دارد.

چرا شیشه‌بالابرها و سانروف هم‌زمان با هم از کار افتاده‌اند؟

وقتی دو آپشن مرتبط هم‌زمان قطع می‌شوند، ایراد از فیوز اصلی مشترک یا یونیت BCM (کامپیوتر اتاق) است که فرمان خروجی به این بخش‌ها را قطع کرده است.

اگر سانروف در بارندگی باز بماند و برقی کار نکند چه کنیم؟

در اکثر خودروها از جمله جک، یک پیچ اضطراری زیر نمدی سقف (پشت کلید سانروف) تعبیه شده است که می‌توانید با آچار آلن مخصوص، سانروف را به صورت دستی و مکانیکی ببندید تا به تعمیرگاه برسید.

عمر مفید باطری جک اس ۵ چقدر است و چه تاثیری روی سانروف دارد؟

عمر مفید باطری حدود ۲ سال است. افت ولتاژ باطری به زیر ۱۱ ولت در زمان استارت زدن، باعث اختلال در عملکرد ریل‌ها و از کار افتادن موقت سیستم کالیبراسیون سانروف می‌شود.

آیا می‌توان موتور سانروف جک S5 را تعمیر کرد یا حتما باید تعویض شود؟

در بسیاری از موارد، خرابی ناشی از اتمام زغال‌ها یا شکستگی چرخ‌دنده پلاستیکی داخل گیربکس موتور است که قابل تعمیر و بازسازی است و نیازی به خرید موتور کامل نیست.

علت سوختن مکرر فیوز سانروف چیست؟

سوختن مکرر نشان‌دهنده وجود اتصالی در مسیر سیم‌کشی یا قفل شدن (گیرپاژ) موتور سانروف است که به دلیل فشار زیاد، آمپر بالایی می‌کشد و فیوز را می‌سوزاند.

هزینه تعمیرات برق و سانروف جک اس ۵ چقدر است؟

هزینه دقیق پس از تست با دستگاه دیاگ، بررسی میزان سلامت سیم‌کشی و مشخص شدن نیاز به تعمیر یا تعویض قطعات (مانند کلید، موتور یا ریل) تعیین می‌شود.

نتیجه‌گیری و جمع‌بندی پایانی

سیستم الکتریکی و مکانیزم سقف متحرک در خودروهای مدرن، نیازمند مراقبت و نگهداری اصولی است. سرویس دوره‌ای ریل‌های سانروف، تمیز کردن مجاری آب‌رو و جلوگیری از نوسانات ولتاژ باطری، می‌تواند عمر این تجهیزات را چندین برابر کند. در صورت بروز هرگونه خرابی، عیب‌یابی دقیق و تعمیرات برق و سانروف جک اس ۵ خود را به متخصصان مجرب بسپارید تا از آسیب‌های ثانویه به کامپیوتر خودرو جلوگیری شود.
